دستگاه فنری کویل چیست؟ اصل کار آن چیست؟

● الف چیست دستگاه کلاف فنری ?

به عبارت ساده، دستگاه فنری کویل ماشینی است که به طور خاص طراحی شده است تا سیم فلزی را به شکل مارپیچی "کوچانده" کند.
اگر تا به حال فنرهای فشاری را در قلم توپی یا آن فنرهای کششی بلند دیده اید، آنها بیشتر توسط این نوع ماشین ساخته می شوند. وظیفه اصلی آن تبدیل یک تکه سیم فولادی مستقیم به یک سری سیم پیچ، مانند یک اسلاید مارپیچ است. در مقایسه با ماشین‌های پیچیده‌تر و چند منظوره، دستگاه کویل فنری بر مهارت اصلی «کویل‌زنی» تمرکز می‌کند، که آن را بسیار کارآمد می‌کند.

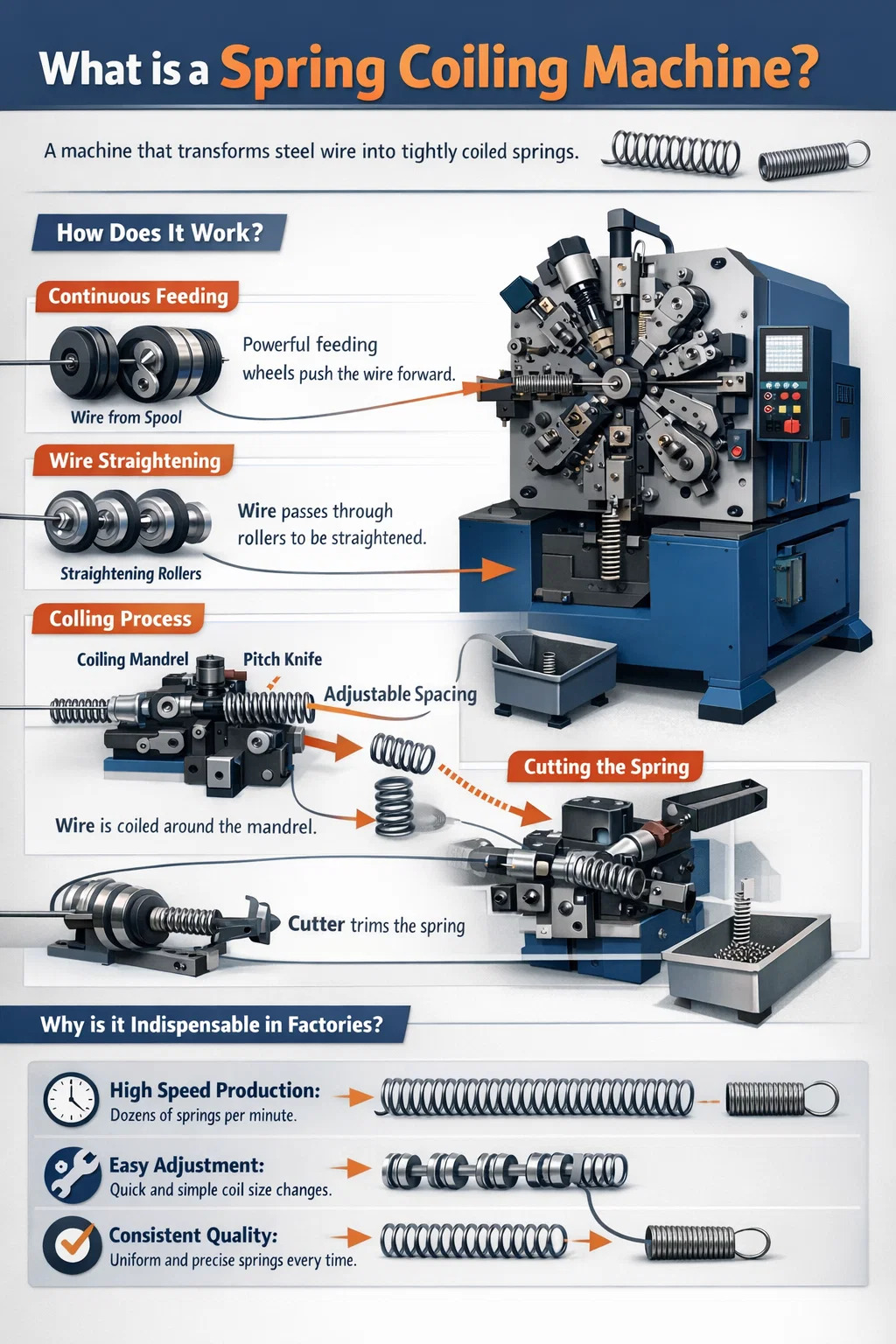

● ماشین کویل فنری چگونه کار می کند؟

برای تبدیل یک سیم فلزی به یک فنر منظم، دستگاه در داخل یک هماهنگی دقیق "فشار و مسدود کردن" را انجام می دهد:

• تغذیه مداوم:

پشت دستگاه دارای چرخ های تغذیه قدرتمند است. سیم فولادی را محکم گرفته و با سرعت ثابتی مانند تسمه نقاله به جلو هل می دهند. مقدار سیم تغذیه شده مستقیماً طول نهایی فنر را تعیین می کند.

• صاف کردن سیم:

مفتول فولادی معمولاً هنگام جدا شدن از قرقره خم شده و کج می شود. قبل از ورود به ناحیه سیم پیچ، از چندین مجموعه چرخ افست عبور می کند. سیم هنگام عبور از این چرخ ها صاف می شود که برای اطمینان از کج نبودن فنر ضروری است.

• کویلینگ (فرایند هسته):

هنگامی که سیم فولادی مستقیم به بیرون رانده می شود، به یک بلوک بسیار سخت برخورد می کند (معمولاً به آن انگشت سیم پیچ یا سنبه می گویند).
با فشار دادن سیم از پشت و مسدود شدن از جلو، مجبور می شود در امتداد منحنی بلوک خم شود.
همانطور که سیم به طور مداوم به بیرون رانده می شود، به طور طبیعی یک دایره پیوسته را تشکیل می دهد. با تنظیم موقعیت این بلوک، اندازه سیم پیچ های فنری تغییر می کند.

• فاصله بین سیم پیچ ها (کنترل پیچ):

اگر فقط سیم پیچ می شد، نتیجه یک لوله فلزی محکم می شد. برای اینکه فنر فشرده شود، دستگاه همچنین دارای یک "میله فشاری" مخصوص (چاقوی پیچ) است. در طول فرآیند سیم پیچی، نیروی جانبی به سیم وارد می کند و فاصله مشخصی بین سیم پیچ ها ایجاد می کند.

• برش دقیق:

هنگامی که فنر به طول از پیش تعیین شده پیچ می شود، کاتر بالای دستگاه به سرعت مانند یک قیچی پایین می آید و سیم را تمیز می برد. به این ترتیب یک فنر مارپیچ کامل ایجاد می شود و پایین می آید.

● چرا این دستگاه در کارخانه ها ضروری است؟

سرعت بسیار سریع: یک دستگاه فنری فنری تخصصی مانند یک مسلسل عمل می کند و ده ها یا حتی صدها فنر در دقیقه تولید می کند.
تنظیم آسان: با تنظیم چند دستگیره یا پارامترهای برنامه روی دستگاه، ضخامت، طول و فاصله بین سیم پیچ فنر به راحتی قابل تغییر است.
کیفیت ثابت: در مقایسه با سیم پیچ دستی، فنرهای تولید شده توسط دستگاه تقریباً قطر و کشش یکسانی برای هر سیم پیچ دارند که آنها را برای تولید انبوه ایده آل می کند.
