دستگاه خم کن سیم CNC: انواع، مشخصات و راهنمای خرید

ماشین خم کن سیم CNC در واقع چه می کند - و چرا اهمیت دارد

دستگاه خم کن سیم CNC یک سیستم تولید خودکار است که با استفاده از سروو موتورهای کنترل شده توسط کامپیوتر و ابزارهای قابل برنامه ریزی، سیم های فلزی را به اشکال هندسی دقیق تغذیه، قرار داده و خم می کند. پاسخ کوتاه به اینکه آیا به یکی نیاز دارید: اگر حجم تولید شما از چند صد قطعه سیم یکسان در روز بیشتر شود، خم شدن دستی یا نیمه اتوماتیک تقریباً به طور قطع بیش از خود دستگاه برای شما هزینه دارد. سیم خم کن های مدرن CNC می توانند تولید کنند سیم های پیچیده دوبعدی و سه بعدی با تلورانس هایی به اندازه ± 0.1 میلی متر ، با سرعت هایی که اپراتورهای دستی به سادگی نمی توانند به طور مداوم با آن مطابقت کنند.

همان پلت فرمی که سیم‌های سازه‌ای را خم می‌کند، به‌عنوان یک نیز عمل می‌کند دستگاه خم کن فنری زمانی که به ماژول های ابزار و نرم افزار مناسب مجهز شده باشد. این قابلیت دو کاره یکی از دلایلی است که ماشین‌های خم کن سیم CNC به انتخاب پیش‌فرض در صنایع مختلف از صندلی‌های خودرو گرفته تا تولید تجهیزات پزشکی تبدیل شده‌اند. به‌جای سرمایه‌گذاری در دو سیستم مجزا، سازندگان یک پلت‌فرم واحد CNC را پیکربندی می‌کنند تا بسته به برنامه تولید، هم قالب‌های سیم و هم فنرهای فشاری یا پیچشی را مدیریت کند.

این مقاله نحوه کار این ماشین‌ها را پوشش می‌دهد، چه چیزی مدل‌های سطح پایه را از مدل‌های سطح بالا جدا می‌کند، چه صنایعی به شدت به آن‌ها متکی هستند، و چه چیزی را باید قبل از خرید یا ارتقاء یک سیستم ارزیابی کنید.

مکانیک هسته: ماشین های خم کن سیم CNC چگونه کار می کنند

درک توالی مکانیکی به شما کمک می کند تا به جای مقایسه ارقام بروشور مجزا، مشخصات دستگاه را به طور هوشمندانه ارزیابی کنید. این فرآیند در سیستم تغذیه سیم شروع می شود، جایی که صاف کننده، مجموعه سیم پیچ را قبل از اینکه وارد سر خمشی شود، از سیم پیچ خورده جدا می کند. دقت تغذیه در این مرحله بسیار مهم است - یک خطای 0.5 میلی متری در هر چرخه تغذیه، در یک بخش پیچیده 20 خمشی به یک جزء کاملا غیرقابل استفاده تبدیل می شود.

سر خمش و سیستم ابزار

سر خم کن قلب هر دستگاه خم کن سیم CNC است. معمولاً از یک پین خمش مرکزی، یک انگشت خمشی که به دور آن می چرخد ​​و یک مکانیسم گیره که سیم را در طول خم نگه می دارد، تشکیل شده است. در ماشین های سطح ورودی، جهت خمش ثابت است، به این معنی که اپراتور باید سیم را به صورت دستی برای قطعات پیچیده سه بعدی بچرخاند. در سیستم‌های متوسط ​​و صنعتی، سر خمشی خود می‌چرخد - که اغلب سر خمشی دوار نامیده می‌شود - به دستگاه اجازه می‌دهد تا سیم‌های سه بعدی را در یک چرخه بدون وقفه ایجاد کند.

سیستم‌های پیشرفته از تولیدکنندگانی مانند Wafios، BendRobotics و Meba دارای ویژگی هستند سرهای خمشی با حداکثر 7 محور کنترل شده ، هندسه هایی را امکان پذیر می کند که در تجهیزات معمولی غیرممکن است. خود ابزار - پین‌ها، انگشت‌ها و فرم‌دهنده‌ها - معمولاً از فولاد ابزار سخت شده یا کاربید ساخته می‌شود و اندازه آن مطابق با قطر سیم است. تغییر بین قطر سیم معمولا نیاز به تعویض ابزار دارد که بسته به طراحی ماشین 15 تا 45 دقیقه طول می کشد.

سروو موتورها و کنترل حرکت

دستگاه های خم کن سیم CNC مدرن، در هر محور، محرک های هیدرولیک را با موتورهای سروو AC یا DC جایگزین می کنند. سیستم‌های سروو رانده سریع‌تر پاسخ می‌دهند، انرژی کمتری مصرف می‌کنند و به کنترل‌کننده اجازه می‌دهند تا داده‌های موقعیتی را در زمان واقعی برای تأیید کیفیت ثبت کند. کنترل‌کننده حرکت - معمولاً یک واحد CNC اختصاصی یا یک کامپیوتر صنعتی که نرم‌افزار تخصصی را اجرا می‌کند - دنباله خمش برنامه‌ریزی‌شده را تفسیر می‌کند و همه محورها را به طور همزمان هماهنگ می‌کند. سرعت تغذیه، زاویه خم، جهت خم و برش همگی در عرض میلی ثانیه هماهنگ می شوند.

برخی از ماشین‌ها از یک سیستم مکانیکی بادامک برای قطعات ساده و با حجم بالا استفاده می‌کنند که انعطاف پذیری سروو ضروری نیست، اما این موارد در نصب‌های جدید به طور فزاینده‌ای نادر هستند. گرایش کاملاً به سمت پلتفرم‌های تمام سروو است، زیرا آنها تغییرات سریع برنامه را در خود جای می‌دهند - یک ضرورت در محیط‌های کارگاهی که در آن 20 شکل سیم مختلف ممکن است در یک شیفت اجرا شوند.

سیستم های برش

سیم پس از خم شدن با استفاده از مکانیزم برش برشی یا برش چرخشی بریده می شود. برش برشی سریعتر است و برای سیم های نرم تا متوسط ​​سخت تا قطر حدود 8 میلی متر به خوبی کار می کند. برش چرخشی پایان تمیزتری را با حداقل فرز ایجاد می کند، که در کاربردهایی که انتهای سیم در تماس با مهر و موم، قطعات متحرک یا پوست انسان است، مهم است. برخی از پیکربندی‌های دستگاه خم کن فنری از یک ابزار برش اختصاصی استفاده می‌کنند که سیم پیچ انتهایی را نیز به طور همزمان تشکیل می‌دهد و عملیات ثانویه را حذف می‌کند.

دسته بندی ماشین ها و اینکه هر کدام برای چه ساخته شده اند

دستگاه های خم کن سیم CNC یک دسته واحد نیستند. این بازار از ماشین‌هایی که کمتر از 30000 دلار قیمت دارند و براکت‌های دو بعدی ساده تولید می‌کنند تا سیستم‌هایی با قیمت بیش از 500000 دلار که سیم‌های ساختاری سنگین را برای کاربردهای خودرویی یا ساختمانی خم می‌کنند، در بر می‌گیرد. انتخاب دسته اشتباه رایج ترین و گران ترین اشتباه خریداران است.

قابلیت دو بعدی در مقابل سه بعدی

یک دستگاه خم کن دو بعدی CNC سیم را در یک صفحه خم می کند. قسمت تمام شده را می توان از روی یک سطح صاف بدون اینکه قسمتی از آن بالا یا زیر آن صفحه بالا بیاید بلند کرد. این بخش بسیار زیادی از فرم‌های سیم مورد استفاده در لوازم خرده‌فروشی، اجزای HVAC و سخت‌افزار مصرف‌کننده را پوشش می‌دهد - محصولاتی که هزینه اضافی قابلیت سه بعدی غیرضروری است. یک ماشین سه بعدی یک محور چرخشی به سر خمش یا لوله تغذیه سیم اضافه می کند و به قطعه اجازه می دهد تا در سه بعدی مارپیچ یا بپیچد. فریم صندلی خودرو، تکیه گاه های کمری ارگونومیک و راهنماهای سیم پزشکی پیچیده همگی به قابلیت سه بعدی نیاز دارند.

دستگاه خم کن فنری به عنوان زیر مجموعه

دستگاه خم کن فنری از نظر فنی یک نوع تخصصی از خانواده دستگاه های خم کن سیم CNC است که برای سیم پیچی سیم در هندسه های فنر بهینه شده است. تفاوت مکانیکی کلیدی ابزار سیم پیچی است - یک ابزار سخت شده که دقیقاً نسبت به خط مرکزی سیم برای کنترل قطر سیم پیچ قرار گرفته است - همراه با یک ابزار گام که سیم پیچ ها را به صورت محوری به جلو می برد. دستگاه های مدرن خم فنری CNC می توانند تولید کنند فنرهای فشاری، فنرهای کششی با قلاب باز یا بسته، و فنرهای پیچشی با زوایای پای دلخواه ، همه در یک چرخه برنامه هستند. جابجایی بین انواع فنر معمولاً فقط به تغییر برنامه و تنظیم جزئی ابزار نیاز دارد تا تغییر کامل ماشین.

سازگاری مواد و مشخصات سیم

مواد خم شده بر هر جنبه ای از انتخاب ماشین تاثیر می گذارد: نیروی خمشی مورد نیاز، هندسه ابزار، جبران برگشت فنری مورد نیاز و نرخ سایش ابزار. با فرض اینکه ماشینی که برای سیم فولادی ملایم مشخص شده است به همان اندازه روی سیم فنر ضد زنگ یا با کربن بالا عملکرد خوبی دارد، یک خطای رایج و پرهزینه است.

• سیم فولادی ملایم (AISI 1006-1018): ساده ترین ماده برای خم شدن، با فنر کم و شکل پذیری خوب. اکثر دستگاه‌های خم‌کن سیم CNC برای این ماده در حداکثر مشخصات قطر خود رتبه‌بندی می‌شوند.
• فولاد ضد زنگ (304، 316، 316L): به دلیل استحکام کششی بیشتر و برگشت فنری بیشتر، به نیروی خمشی تقریباً 50 تا 70 درصدی نسبت به فولاد ملایم با همان قطر نیاز دارد. ماشین‌ها باید بر این اساس کاهش قیمت داشته باشند - ماشینی که برای فولاد ملایم 8 میلی‌متر رتبه‌بندی شده است، فقط می‌تواند 5 تا 6 میلی‌متر را به‌طور قابل‌اعتماد کار کند.
• فولاد فنر با کربن بالا (ASTM A228, A227): عمدتاً در کاربردهای دستگاه خمش فنری استفاده می شود. استحکام کششی می‌تواند به 2000 مگاپاسکال در گیج‌های سیم ریز برسد که نیازمند ابزارهای قوی و الگوریتم‌های جبران برگشت فنری دقیق در کنترل‌کننده CNC است.
• سیم آلومینیومی: نیاز به نیروی کمتر اما به طور قابل توجهی نرم تر است، به این معنی که اگر سطح ابزار ناکافی باشد، علائم ابزار قابل مشاهده است. در وسایل سبک وزن و برنامه های نمایشگر استفاده می شود.
• تیتانیوم و آلیاژهای ویژه: نیاز به ابزار تخصصی، سرعت خمش آهسته تر و اغلب بازپخت بین عملیات. دستگاه های خم کن سیم CNC برای این مواد معمولاً به صورت سفارشی ساخته می شوند یا به شدت از پلت فرم های استاندارد اصلاح می شوند.

فنر بک - بازیابی الاستیک سیم پس از آزاد شدن یک خم - به طور قابل توجهی بین مواد و حتی بین تعداد زیادی سیم از همان مواد متفاوت است. کنترل‌کننده‌های CNC باکیفیت شامل جداول جبران عقب فنری هستند که زاویه خمش برنامه‌ریزی‌شده واقعی را فراتر از زاویه هدف تنظیم می‌کنند تا هندسه نهایی صحیح را به دست آورند. برخی از سیستم‌ها از اندازه‌گیری حین فرآیند با دوربین یا پروب تماسی برای تشخیص زوایای خمش واقعی و تصحیح در زمان واقعی استفاده می‌کنند و ضایعات اولین بخش‌های اجرای برنامه جدید را کاهش می‌دهند.

برنامه نویسی و نرم افزار: تمایز رقابتی واقعی

دو ماشین با مشخصات مکانیکی تقریباً یکسان می توانند نتایج بسیار متفاوتی را در دنیای واقعی بسته به پلت فرم نرم افزار تولید کنند. زمان برنامه نویسی، راندمان تغییر و توانایی وارد کردن هندسه از سیستم های CAD اکنون به اندازه قابلیت مکانیکی مهم هستند - به ویژه در محیط هایی با دوره های تولید کوتاه و تغییرات مکرر قطعات.

برنامه نویسی آفلاین و واردات CAD

پلت‌فرم‌های نرم‌افزاری ماشین خم‌کن سیم CNC - از جمله سیستم‌های اختصاصی Wafios Wafios FMG، Simplex، و Numalliance - به اپراتورها اجازه می‌دهد هندسه سیم را مستقیماً از فایل‌های DXF یا STEP وارد کنند. این نرم افزار توالی خمش مورد نیاز، موقعیت های ابزار و برگشت فنری تخمینی را به صورت خودکار محاسبه می کند. این بدان معناست که یک برنامه بخش جدید را می توان در مدت 20 تا 60 دقیقه به صورت آفلاین ایجاد کرد، نه اینکه ساعت ها صرف اجرای قطعات آزمایشی دستگاه شود. در محیط های با ترکیب بالا، این قابلیت به تنهایی می تواند بازیابی شود 2 تا 4 ساعت ماشین در هر شیفت که در غیر این صورت به دلیل تغییر از بین می رود.

شبیه سازی و تشخیص برخورد

قبل از اجرای یک برنامه جدید بر روی ماشین واقعی، نرم‌افزار شبیه‌سازی توالی خمش کامل را به صورت سه بعدی ارائه می‌کند و برخوردهای احتمالی بین ابزار خمشی، سیم و بخش‌های از قبل خم شده قطعه را علامت‌گذاری می‌کند. این امر به ویژه برای سیم‌های سه بعدی پیچیده که در آن یک خمیدگی کور می‌تواند سیم را به داخل سر دستگاه هدایت کند بسیار ارزشمند است. گرفتن یک برخورد در شبیه سازی به جای تولید، از آسیب به ابزار جلوگیری می کند که بسته به نوع ماشین تعمیر آن بین 2000 تا 15000 دلار هزینه دارد.

مشخصات نرم افزار دستگاه خم کن فنری

نرم افزار دستگاه خم فنری پارامترهایی را اضافه می کند که در برنامه های خمش سیم عمومی وجود ندارند: قطر سیم پیچ، گام، طول آزاد، تعداد سیم پیچ های فعال و پیکربندی انتهایی. پلتفرم‌های پیشرفته به اپراتور اجازه می‌دهند مشخصات عملکردی فنر را وارد کند - نرخ فنر، بار کاری در یک انحراف معین - و نرم‌افزار قطر سیم مورد نیاز و هندسه سیم پیچ را دوباره محاسبه می‌کند، سپس برنامه ماشین را به‌طور خودکار تولید می‌کند. این امر تکرار دستی را که طراحان فنر به طور سنتی از طریق کویلینگ آزمایشی و آزمایش بار انجام می دادند، حذف می کند.

اتصال داده و ادغام صنعت 4.0

ماشین‌های خم‌کن سیم CNC به‌طور فزاینده‌ای از پروتکل‌های داده OPC-UA یا MQTT پشتیبانی می‌کنند و به داده‌های تولید - تعداد چرخه، کدهای خطا، خوانش نیروی خمشی و شناسه‌های برنامه - اجازه می‌دهند به سیستم‌های اجرایی تولید در زمان واقعی ارسال شوند. این امر به برنامه ریزان تولید امکان می دهد تا خروجی را بر اساس برنامه بدون راه رفتن روی زمین نظارت کنند و تیم های تعمیر و نگهداری چرخه های سایش ابزار و زمان بندی تعویض را قبل از وقوع خرابی پیگیری کنند. ماشین‌هایی که فاقد این رابط‌ها هستند، در تاسیساتی که استراتژی‌های جمع‌آوری داده‌ها را در سطح کارخانه پیاده‌سازی می‌کنند، تبدیل به یک بدهی می‌شوند.

صنایع و کاربردهایی که تقاضای خمش سیم CNC را افزایش می دهند

بازار جهانی تجهیزات سیم‌ساز تقریباً ارزش گذاری شد 1.8 میلیارد دلار در سال 2023 و به رشد خود ادامه می دهد، که عمدتاً ناشی از نیازهای سبک وزن خودرو، رشد در بخش تجهیزات پزشکی و گسترش زیرساخت های تحقق تجارت الکترونیک است که به حجم عظیمی از قطعات ذخیره سازی سیم و نمایشگر نیاز دارد.

خودروسازی

خودرو بزرگترین بازار تکی برای ماشین های خم کن سیم CNC است. یک وسیله نقلیه مسافربری معمولی شامل 200-400 قالب سیم جداگانه ، از فنرهای قاب صندلی و کمان های پشتیبان کمر گرفته تا میله های پایه کاپوت، اتصالات برف پاک کن شیشه جلو و راهنماهای کابل محل موتور. وسایل نقلیه الکتریکی پیچیدگی شکل سیم را در سیستم های نگهداری ماژول باتری و مجموعه های مدیریت حرارتی اضافه می کنند. تامین کنندگان ردیف 1 خودرو معمولاً چندین دستگاه خم کن سیم CNC را در هر سلول تولیدی با زمان تعویض کمتر از 10 دقیقه به عنوان انتظار قراردادی مشتریان OEM کار می کنند.

تجهیزات پزشکی و ابزار جراحی

خم شدن سیم پزشکی شامل سیم‌های راهنما نیتینول، ابزارهای جراحی ضد زنگ، اجزای ایمپلنت ارتوپدی و قاب‌های سیمی پیچیده‌ای است که در دستگاه‌های جراحی کم تهاجمی استفاده می‌شوند. این کاربردها به بالاترین دقت موقعیتی ممکن نیاز دارند - تلورانس‌های 0.05 ± میلی‌متر رایج هستند - همراه با قابلیت ردیابی کامل قطعات مواد و پارامترهای ماشین برای انطباق با مقررات. دستگاه‌های خم کن سیم CNC که در تولید پزشکی استفاده می‌شوند، معمولاً برنامه‌های صدور گواهینامه را اجرا می‌کنند که هر پارامتر خمش را برای هر قطعه ثبت می‌کند و داده‌ها را بر اساس شماره سریال قطعه منحصر به فرد ذخیره می‌کند.

تولید بهار

تولید کنندگان فنر اختصاصی از دستگاه های خم کن فنر CNC به عنوان تجهیزات تولید اولیه خود استفاده می کنند. ممکن است یک مغازه فنری متوسط راه اندازی شود 5-20 دستگاه خم کن فنری CNC به طور همزمان ، هر کدام نوع فنر متفاوتی تولید می کنند. کاربردها شامل فنرهای تعلیق و قطار سوپاپ خودرو، فنرهای ماشین آلات صنعتی، لوازم الکترونیکی مصرفی (سوئیچ های صفحه کلید، مکانیسم های قلم) و سیستم های فعال سازی هوافضا می شود. بخش دستگاه خمش فنری یکی از زیرمجموعه‌هایی است که به دلیل تقاضای سیستم باتری خودروهای الکتریکی و بخش‌های ذخیره انرژی، که در آن بارگذاری دقیق فنر برای فشرده‌سازی سلول و مدیریت تماس حرارتی حیاتی است، یکی از زیرمجموعه‌هایی است که سریع‌ترین رشد را دارد.

لوازم خرده فروشی و سیستم های نمایش

قفسه‌های نمایش سیمی، تقسیم‌کننده‌های قفسه، قلاب‌های گیره‌ای و سیستم‌های سبد در حجم عظیمی توسط تولیدکنندگان قالب‌های سیمی تخصصی که به زنجیره‌های خرده‌فروشی خدمات می‌دهند، تولید می‌شوند. این بخش توان عملیاتی بالا را بیش از دقت بسیار زیاد ارزیابی می کند - یک دستگاه خم کن سیم CNC 2 بعدی که با سرعت 1500 قطعه در ساعت بر روی یک برنامه قلاب خرده فروشی ساده کار می کند، هسته اصلی بسیاری از مشاغل لوازم نمایشگر را نشان می دهد. هزینه کم مواد و قیمت گذاری در سطح کالا در این بخش، بر زمان کارکرد دستگاه و راندمان تغییر مکان برتری می بخشد.

HVAC و تولید لوازم خانگی

قفسه های یخچال، قفسه های اجاق گاز، تکیه گاه های درام ماشین لباسشویی و قاب های توری HVAC همگی محصولات سیمی هستند که بر روی دستگاه های خم کن سیم CNC تولید می شوند. اینها فرم‌های سیمی با حجم بالا و نسبتاً ساده هستند که در آن یک دستگاه دو بعدی یا سه بعدی ساده که در حالت خودکار با حداقل دخالت اپراتور کار می‌کند، مدل استاندارد تولید است. فولاد ضد زنگ و فولاد نرم گالوانیزه مواد غالب در این بخش هستند.

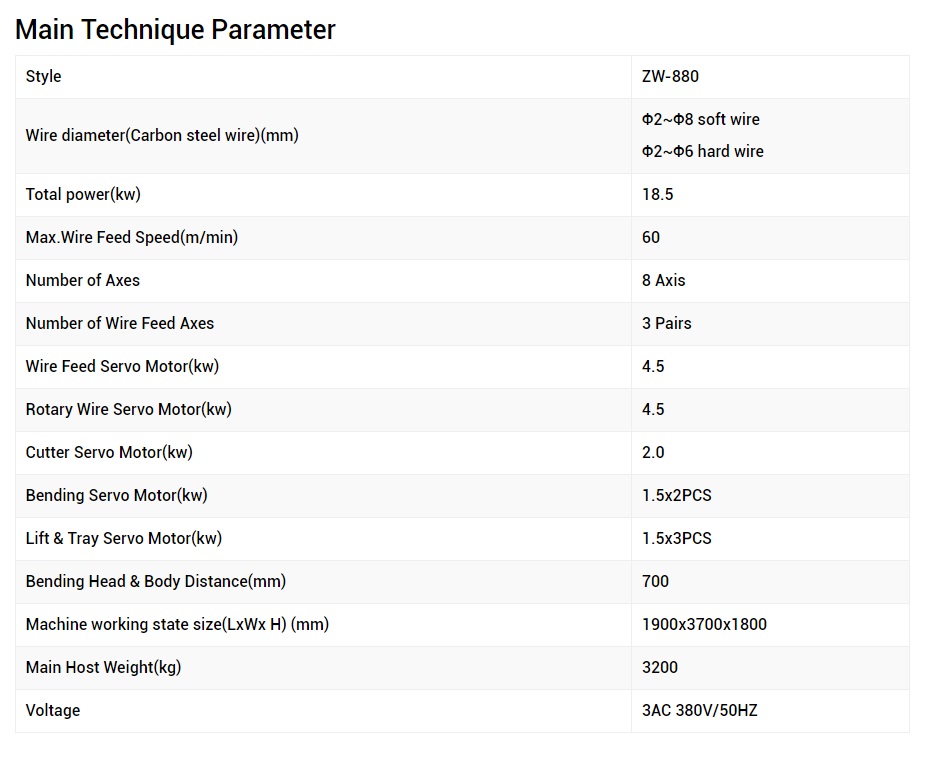

مشخصات کلیدی برای ارزیابی قبل از خرید

مشخصات ماشین همیشه مستقیماً در بین تولیدکنندگان قابل مقایسه نیست، و برخی ارقام در بهترین شرایط بیان می‌شوند که ممکن است نیازهای واقعی تولید شما را منعکس نکند. معیارهای زیر باید برای هر تصمیم خرید به طور انتقادی ارزیابی شوند.

• محدوده قطر سیم: همیشه اطمینان حاصل کنید که قطر نامی با مواد سیم خاص و مزاج شما قابل دستیابی است، نه فقط فولاد نرم آنیل شده. از سازندگان بخواهید که دستگاه را با مواد واقعی شما نشان دهند.
• تعداد محورهای کنترل شده: محورهای بیشتر قطعات پیچیده تری را فعال می کند، اما پیچیدگی و هزینه برنامه نویسی را نیز اضافه می کند. اگر محدوده محصول شما فقط به 3 مورد نیاز دارد، قابلیت 6 محور را خریداری نکنید.
• نیروی خمشی و گشتاور: با رتبه بندی kN یا Nm، حداکثر اندازه سیم و سختی دستگاه را تعیین می کند. حداقل 20 درصد حاشیه را بر نیاز محاسبه شده خود برای تطبیق با تنوع مواد و سایش ابزار در نظر بگیرید.
• دقت تغذیه و تکرارپذیری: به دنبال دقت تغذیه ± 0.1 میلی متر یا بهتر باشید. تکرارپذیری (توانایی ماشین برای ضربه زدن به یک موقعیت ثابت) اغلب بهتر از دقت مطلق است و بیشتر به کیفیت تولید مربوط می شود.
• زمان تغییر: درخواست یک نمایش زنده از تغییر کامل بین دو برنامه قسمت مختلف. این آموزنده تر از هر شکل برگه مشخصات است.
• اکوسیستم نرم افزاری: قابلیت برنامه‌نویسی آفلاین، فرمت‌های واردات CAD پشتیبانی‌شده، گزینه‌های صادرات داده، و در دسترس بودن پشتیبانی نرم‌افزار آموزش‌دیده در منطقه خود را ارزیابی کنید.
• در دسترس بودن قطعات یدکی و زمان تحویل: ماشینی که به مدت 6 هفته در حالت بیکار می نشیند و منتظر سروو درایو اختصاصی است، بسیار گرانتر از قیمت خرید آن است. بررسی کنید که قطعات سایش و اجزای حیاتی به صورت محلی ذخیره شده باشند یا با زمانی که برنامه تولید شما می تواند جذب کند در دسترس هستند.
• پشتیبانی آموزشی و راه اندازی: دستگاه های خم کن سیم CNC جدید معمولاً به 3 تا 5 روز راه اندازی در محل و آموزش اپراتور برای رسیدن به خروجی تولید قابل اعتماد نیاز دارند. تأیید کنید که چه چیزی در قیمت خرید گنجانده شده است و چه چیزی هزینه های اضافی را متحمل می شود.

معیارهای بهره وری: تولید واقعی چگونه به نظر می رسد

ارقام زمان چرخه منتشر شده از سازندگان ماشین نشان دهنده شرایط ایده آل است - سیم تمیز، هندسه ساده، ابزار بهینه، اپراتور با تجربه. تولید واقعی در یک محیط تولید معمولی اجرا می شود 65-85٪ از توان عملیاتی نامی هنگام محاسبه تغییرات مواد، توقف های جزئی، ضایعات راه اندازی برنامه و نگهداری برنامه ریزی شده. برنامه ریزی حدود 70 درصد از توان عملیاتی رتبه بندی شده یک رویکرد محافظه کارانه و قابل دفاع برای اهداف برنامه ریزی ظرفیت است.

کارگاهی را در نظر بگیرید که یک قالب سیم فولادی ضد زنگ با 12 خم را با استفاده از یک دستگاه خم کن سیم CNC 4 محوره با نرخ 400 قسمت در ساعت روی سیم فولادی نرم 4 میلی متری تولید می کند. با ضد زنگ با همان قطر، به دلیل استحکام مواد بالاتر، انتظار کاهش سرعت 30 تا 40 درصدی را داشته باشید - آن را 250 تا 280 قسمت در ساعت با راندمان کامل، یا تقریباً 175 تا 200 قسمت در ساعت با استفاده 70 درصد، نام ببرید. در طی یک شیفت 8 ساعته، تقریباً 1400 تا 1600 قطعه تولید می شود - رقمی که باید قبل از خرید ماشین با تقاضای روزانه و اهداف موجودی شما مطابقت داشته باشد.

برای کاربردهای دستگاه خمش فنری، توان عملیاتی به شدت به پیچیدگی فنر بستگی دارد. یک فنر فشاری استوانه‌ای ساده بدون پیکربندی انتهایی خاص ممکن است با سرعت 300 تا 500 قطعه در دقیقه روی یک کویل CNC با سرعت بالا کار کند. فنر پیچشی با دو پایه دقیق در جهت‌های زاویه‌ای مختلف ممکن است تنها با 20 تا 50 قطعه در دقیقه کار کند. هر دو در یک دسته ماشین تولید می شوند - هندسه سرعت خروجی را تعیین می کند، نه فقط سرعت نامی ماشین.

الزامات نگهداری و هزینه کل مالکیت

قیمت خرید دستگاه خم کن سیم CNC معمولاً 50 تا 65 درصد کل هزینه آن در طول عمر کاری 10 ساله است. ابزار، نگهداری و مصرف انرژی باقی مانده را تشکیل می دهند. درک این هزینه ها از قبل از غافلگیری بودجه جلوگیری می کند که مورد تجاری سرمایه گذاری را تضعیف می کند.

سایش و تعویض ابزار

پین ها و انگشتان خمشی از اقلام مصرفی هستند. در دستگاهی با تولید بالا که دارای سیم ضد زنگ است، یک پین خمشی ممکن است دوام بیاورد 500000-2000000 چرخه قبل از تعویض در 250 قسمت در ساعت با 12 خم در هر قطعه، این 3000 خم در ساعت است - به این معنی که یک پین می‌تواند هر 170 تا 670 ساعت زمان تولید نیاز به تعویض داشته باشد. عمر ابزار کاربید 3 تا 5× بیشتر از فولاد ابزار استاندارد است، اما هزینه هر واحد 4 تا 6× بیشتر است. انتخاب مناسب به حجم تولید و تحمل زمان خرابی شما بستگی دارد.

برنامه نگهداری پیشگیرانه

تولیدکنندگان معمولاً بررسی روغن کاری روزانه، بازرسی هفتگی غلطک های صاف کننده و غلتک های محرک، بازرسی ماهانه کوپلینگ های سروو موتور و بازخورد رمزگذار و بازرسی سالانه مجموعه بلبرینگ سر خمشی را توصیه می کنند. ماشین‌هایی که در محیط‌های گرد و غبار یا مرطوب کار می‌کنند - که در کارگاه‌های تولیدی رایج است - به تمیز کردن و بازرسی مکرر محفظه‌های الکتریکی نیاز دارند. نادیده گرفتن سیستم صاف کننده رایج ترین خطای تعمیر و نگهداری است: غلتک های صاف کننده فرسوده اجازه می دهد سیم پیچ باقی مانده در سیم تنظیم شود، که خطاهای موقعیتی را معرفی می کند که به عنوان تغییرات تصادفی در هندسه قسمت نهایی ظاهر می شوند.

مصرف انرژی

یک دستگاه خم کن سیم CNC تمام سروو در محدوده قطر سیم 4 تا 8 میلی متر معمولاً طراحی می کند 3-8 کیلو وات در طول خمش فعال ، با پیک ها در مرحله شتاب. این به طور قابل توجهی کمتر از ماشین های هیدرولیک معادل است که در فشار کامل پمپ در حالت بیکار هستند. صرفه جویی در انرژی ناشی از تعویض از سیستم های هیدرولیک به سیستم های سروو محور اغلب به طور معناداری در محاسبه بازپرداخت ارتقای ماشین کمک می کند، به ویژه در تاسیساتی با هزینه های برق بالا یا برنامه های کاهش کربن فعال.

ادغام اتوماسیون: فراتر از خود ماشین

یک دستگاه خم کن سیم CNC مستقل اغلب تنها یک جزء در یک سلول تولید خودکار گسترده تر است. خروجی دستگاه خم کن ممکن است مستقیماً به یک دستگاه جوش، یک پرس شکل دهی، یک ایستگاه مونتاژ یا یک سیستم بازرسی وارد شود. طراحی صحیح این رابط ها از ابتدا به طور قابل توجهی ارزان تر از مقاوم سازی آنها پس از نصب است.

پیکربندی‌های متداول اتوماسیون پایین‌دستی شامل تخلیه تسمه نقاله برای قالب‌های سیم دوبعدی با حجم بالا، قرار دادن قطعات روباتیک برای قالب‌های سه‌بعدی که جهت‌گیری برای مونتاژ پایین‌دست اهمیت دارد، سیستم‌های بازرسی بینایی که هندسه قطعه تمام‌شده را در برابر یک الگوی CAD بررسی می‌کنند و قطعات خارج از تحمل را قبل از اینکه به خط خودکار تغییر کنند و به هم متصل شوند، رد می‌کنند. سیم ورودی بدون توقف دستگاه - حذف بزرگترین منبع خرابی برنامه ریزی نشده در تاسیسات خمش سیم CNC با تولید بالا.

برای سلول‌های دستگاه خمش فنری، سیستم‌های شمارش، مرتب‌سازی و بسته‌بندی خودکار در تولید فنر با حجم بالا استاندارد هستند. فنرها در فیدرهای کاسه ارتعاشی تخلیه می شوند که آنها را برای بسته بندی خودکار یا عملیات ثانویه مانند تنظیم گرما، شات پنینگ یا پوشش جهت می دهد. یکپارچه سازی این سیستم ها نیازمند توجه دقیق به هندسه فنر است - فنری که مستعد گره خوردن است باعث ایجاد گیرکردن مداوم در تجهیزات جابجایی ارتعاشی می شود، مشکلی که حل آن در مرحله طراحی بسیار ساده تر از پس از نصب تجهیزات است.

سوالات متداول در مورد ماشین های خم کن سیم CNC

حداقل حجم تولیدی که ماشین خم کن سیم CNC را توجیه می کند چقدر است؟

هیچ آستانه جهانی وجود ندارد، اما اکثر سازندگان متوجه می شوند که خمش سیم CNC در حجم های بالاتر از 500 تا 1000 قطعه یکسان در روز برای قطعه ای که به بیش از 3 خم شدن نیاز دارد مقرون به صرفه می شود. کمتر از این حجم، ابزار دستی یا نیمه اتوماتیک با تجهیزات ساده تر معمولاً بازده بهتری را ارائه می دهد. کارگاه‌هایی که کارهای بسیار با ترکیب و حجم کم را انجام می‌دهند، گاهی اوقات ماشین‌های CNC را مخصوصاً به دلیل قابلیت تغییر سریع آن‌ها و نه صرف توان توجیه می‌کنند.

آیا دستگاه خم کن سیم CNC و دستگاه خم کن فنری می توانند یک واحد باشند؟

بله. بسیاری از سکوهای خمش سیم CNC مدرن را می توان برای سیم پیچی فنری با نصب سیم پیچ و ابزار گام مناسب پیکربندی کرد. نرم افزار باید از پارامترهای فنر نیز پشتیبانی کند. با این حال، ماشینی که برای شکل های سیم بهینه شده است ممکن است به سرعت تغذیه یا وضوح زاویه ای مورد نیاز برای تولید فنر با سیم ریز و با سرعت بالا دست پیدا نکند. اگر فنرها محصول اصلی شما هستند، یک دستگاه خم کن فنری ساخته شده از سیم خم کن عمومی که برای کار فنری مناسب است بهتر عمل می کند.

برنامه ریزی یک قطعه جدید در دستگاه خم کن سیم CNC چقدر طول می کشد؟

با نرم افزار برنامه نویسی آفلاین و یک فایل DXF از قسمت تمام شده، یک برنامه نویس باتجربه می تواند یک برنامه کاری را در 30 تا 90 دقیقه برای یک فرم سیمی استاندارد دو بعدی یا سه بعدی تولید کند. برنامه نویسی روی ماشین بدون ابزار آفلاین می تواند 2 تا 6 ساعت برای قطعات پیچیده، از جمله اجرای آزمایشی و تنظیمات، طول بکشد. برنامه های بهار اغلب سریعتر هستند زیرا هندسه منظم تر است و نرم افزار بیشتر محاسبات را به صورت خودکار انجام می دهد.

یک دستگاه خم کن سیم CNC استاندارد چه مواد سیمی را می تواند اداره کند؟

ماشین‌های استاندارد فولاد ملایم، فولاد ضد زنگ (با ظرفیت کاهش یافته) و آلومینیوم را مدیریت می‌کنند. سیم فنر با کربن بالا توسط ماشین های بهینه فنر و برخی سیم خم کن های عمومی اداره می شود. تیتانیوم، نیتینول و آلیاژهای ویژه معمولاً به ماشین‌های تغییر یافته یا سفارشی نیاز دارند و برخی از کاربردها برای دستیابی به شکل‌پذیری کافی نیاز به ابزارهای گرم شده دارند.

چگونه جبران بازگشت فنری در عمل کار می کند؟

کنترل‌کننده ماشین یک خمش محاسبه‌شده را به هر زاویه برنامه‌ریزی‌شده اضافه می‌کند تا بازیابی الاستیک پس از آزاد شدن ابزار را جبران کند. این مقدار جبران به صورت تجربی تعیین می شود - دستگاه قطعات آزمایش را خم می کند، زاویه واقعی به دست آمده را اندازه می گیرد و اصلاح مورد نیاز را محاسبه می کند. سیستم‌های مدرن میزهای فنری را بر اساس نوع و قطر مواد می‌سازند، بنابراین هنگام انتخاب ماده، جبران‌سازی به‌طور خودکار اعمال می‌شود. سیستم‌های اندازه‌گیری در حین فرآیند می‌توانند مقادیر جبران‌سازی را در زمان واقعی بر اساس نتایج اندازه‌گیری شده واقعی به‌روزرسانی کنند و تعداد تست‌های مورد نیاز هنگام شروع یک برنامه جدید را کاهش دهند.
