خم کردن سیم فلزی: مواد، ماشین آلات و راهنمای فرآیند

آنچه باید قبل از خم کردن سیم فلزی بدانید

خم کردن سیم فلزی یک فرآیند واحد نیست - یک دسته از عملیات ساخت دقیق است که بسته به مواد سیم، قطر، هندسه مورد نیاز و حجم تولید به طور قابل توجهی متفاوت است. پاسخ کوتاه: برای کاربردهای کم حجم یا صنایع دستی، ابزارهای دستی و جیگ های ساده کار را انجام می دهند. برای تولید در مقیاس صنعتی، اختصاص داده شده است دستگاه خم کن فنری یا دستگاه شکل دهی سیم CNC تنها راه مناسب برای کیفیت ثابت و کارایی هزینه است.

درک درست مکانیک پشت خم کردن سیم فلزی از همان ابتدا از رایج ترین و گران قیمت ترین اشتباهات جلوگیری می کند - محاسبات اشتباه فنری، ترک خوردگی سطح، خرابی سخت شدن کار، و ناهماهنگی ابعاد در بین دسته ها. این مقاله رفتار مواد، انتخاب ابزار، انواع ماشین‌ها، پارامترهای فرآیند و کنترل کیفیت را با داده‌های بتن برگرفته از عملکرد صنعت پوشش می‌دهد.

چگونه سیم فلزی تحت نیروی خمشی رفتار می کند

هر عملیات خمش سیم فلزی شامل دو پدیده رقابتی است: تغییر شکل الاستیک و تغییر شکل پلاستیک. با آزاد شدن نیرو، ناحیه الاستیک به عقب باز می گردد. منطقه پلاستیکی شکل جدید خود را حفظ می کند. نسبت بین این دو تعیین می‌کند که چقدر «خم بیش از حد» برای برخورد به یک زاویه هدف مورد نیاز است - یک محاسبه حیاتی برای هر جزء دقیق.

Springback: منبع شماره یک خطای ابعادی

برگشت فنری به این دلیل اتفاق می افتد که الیاف خارجی سیم خم شده از تغییر شکل الاستیک عبور کرده و پس از آزاد شدن ابزار خمشی تا حدی بهبود می یابند. مقدار بازگشت فنری به سه متغیر بستگی دارد:

• نسبت شعاع خمش به قطر سیم (نسبت R/d): نسبت R/d کمتر تغییر شکل دائمی و برگشت فنری کمتری ایجاد می‌کند.
• استحکام تسلیم مواد سیم: فولاد ضد زنگ با استحکام بالا (استحکام تسلیم 500-700 مگاپاسکال) به طور قابل توجهی بیشتر از مس نرم آنیل شده (مقاومت تسلیم 70-100 مگاپاسکال) برگشت می‌کند.
• شاخص سخت شدن کار: موادی با قدرت کرنش سختی بالا (n-value) با تغییر شکل سفت می‌شوند، که رفتار برگشت فنری را در خم متوسط ​​تغییر می‌دهد.

از نظر عملی، یک سیم فولادی ضد زنگ 1.2 میلی‌متری که به زاویه 90 درجه خم شده است، ممکن است بسته به مزاج، به زاویه ابزار 97-103 درجه برای جبران برگشت فنری نیاز داشته باشد. یک دستگاه خم کن فنری مدرن CNC این امر را به‌طور خودکار از طریق جبران زاویه حلقه بسته انجام می‌دهد، اما تنظیمات دستی یا نیمه خودکار به اپراتور نیاز دارند که به صورت تجربی تصحیح را شماره‌گیری کنند.

حداقل شعاع خمش بر اساس مواد

تلاش برای خم کردن سیم فلزی زیر حداقل شعاع خمش باعث ایجاد ترک در سطح خارجی یا کمانش در سطح داخلی می شود. جدول زیر مقادیر مرجع برای مواد سیمی رایج را ارائه می دهد:

این ارقام نشان می دهد که چرا انتخاب مواد سیم قبل از انتخاب ابزار و نه بعد از آن اتفاق می افتد. یک دستگاه خم کن فنری که برای سیم فولادی کم کربن راه اندازی شده است، اگر اپراتور بدون کالیبره کردن مجدد زاویه خم و هندسه ابزار، از فولاد ضد زنگ استفاده کند، قطعات خارج از تحمل تولید می کند.

محدوده قطر سیم و تأثیر آن بر ابزار و انتخاب ماشین

قطر سیم تنها عامل تعیین کننده در انتخاب تجهیزات است. نیروی خمشی مورد نیاز با مکعب قطر سیم مقیاس می شود، به این معنی که دو برابر شدن قطر، گشتاور خمشی مورد نیاز را تقریباً هشت برابر افزایش می دهد. ماشینی که برای سیم 1.5 میلی‌متری درجه‌بندی شده است، نمی‌تواند به سادگی «محکم‌تر» را فشار دهد تا سیم 3 میلی‌متری خم شود - هندسه ابزار، مکانیسم تغذیه و سیستم درایو همگی در رژیم‌های مختلف کار می‌کنند.

سیم ریز (زیر 1.0 میلی متر)

خمش سیم ریز زیر قطر 1.0 میلی متر در دستگاه های پزشکی، الکترونیک دقیق و تولید میکرو فنر استفاده می شود. در این مقیاس، پرداخت سطح و روغن کاری حیاتی می شود زیرا حتی سایش ابزار میکروسکوپی هندسه خمش را تغییر می دهد. ماشین‌های خمشی میکرو فنر در این محدوده معمولاً در کشش سیم کمتر از 5 نیوتن کار می‌کنند و به ابزار کاربید سخت شده برای حفظ ثبات ابعادی در طول تولید 50000 قطعه نیاز دارند.

الزامات دقت تغذیه نیز بسیار زیاد است: یک قطعه سیم 0.5 میلی‌متری با طول پایه 10 میلی‌متری به تکرارپذیری خوراک در 0.05 ± میلی‌متر نیاز دارد تا در تحمل طول 0.5 ± باشد. سیستم‌های تغذیه مبتنی بر سرو در ماشین‌های شکل‌دهی فنر CNC به طور مداوم به این امر دست می‌یابند. مکانیسم های تغذیه دستی نمی توانند.

سیم صنعتی استاندارد (1.0-4.0 میلی متر)

این رایج ترین محدوده قطر برای خمش سیم همه منظوره است که شامل فنرهای فشاری، فنرهای پیچشی، قالب های سیم، گیره ها و قلاب های مورد استفاده در خودروسازی، لوازم خانگی و مبلمان است. دستگاه خم کن فنری که برای این محدوده طراحی شده است، ستون فقرات اکثر کارگاه های سیم سازی است.

یک دستگاه خم کن سیم CNC با پیکربندی مناسب در این محدوده می تواند 60 تا 200 قطعه در دقیقه تولید کند. بسته به پیچیدگی قطعه و تعداد عملیات خمش در هر سیکل. فنر پیچشی سیم فولادی 2.0 میلی متری با 8 سیم پیچ و دو پایه معمولاً با سرعت 80 تا 120 پی پی ام در دستگاه سیم پیچی 4 محوره CNC کار می کند.

سیم و میله سنگین (4.0-12.0 میلی متر و بالاتر)

خمش سیم سنگین به قلمرو شکل دهی میلگرد و پردازش سیم سازه نزدیک می شود. ماشین‌های این محدوده از درایوهای هیدرولیک یا سنگین برای تولید نیروهای خمشی مورد نیاز استفاده می‌کنند. سرعت تولید کمتر است (10 تا 40 پی پی ام)، اما وزن قطعات و نیازهای ساختاری بسیار بیشتر است. برای مثال، ماشین‌های خم‌شکن میلگرد، میله‌های فولادی ۸ تا ۱۲ میلی‌متر را در نیروهای خمشی بیش از ۲۰۰۰ نیوتن فرآوری می‌کنند.

انواع ماشین های خم فنری و تجهیزات سیم ساز

اصطلاح "ماشین خم کن فنری" به طور گسترده در صنعت برای اشاره به هر دستگاه خودکار یا نیمه خودکاری که سیم فلزی را به شکل فنر یا سیم خم می کند، استفاده می شود. در عمل، چندین معماری ماشین متمایز وجود دارد که هر کدام برای هندسه های مختلف قطعات و الزامات تولید بهینه شده اند.

ماشین آلات کلاف فنری CNC

دستگاه های سیم پیچ فنری CNC پرکاربردترین نوع دستگاه خمش فنری برای تولید فنر فشرده سازی و گسترش هستند. سیم از طریق یک بخش صاف کننده تغذیه می شود، سپس روی یک نقطه سیم پیچ هدایت می شود در حالی که یک ابزار گام فاصله بین سیم پیچ ها را کنترل می کند. کل فرآیند - قطر سیم پیچ، گام، طول پایه، نوع انتهایی - از طریق یک کنترلر CNC برنامه ریزی می شود.

ماشین های کویلینگ CNC مدرن معمولاً دارای 2 تا 4 محور کنترل شده هستند. ماشین های سطح ورودی تغذیه سیم و موقعیت نقطه سیم پیچ را کنترل می کنند. مدل های پیشرفته کنترل گام مستقل و یک محور برش را برای هندسه انتهایی دقیق اضافه می کنند. دستگاه های سیم پیچ CNC پیشرفته می توانند 500 برنامه قطعه را ذخیره کرده و در کمتر از 3 دقیقه بین آنها جابجا شوند. ، آنها را برای مغازه هایی که دارای چندین SKU هستند بسیار کارآمد می کند.

ماشین های شکل دهی سیم CNC (4 محور تا 12 محور)

ماشین‌های شکل‌دهی سیم، همتای همه‌کاره‌تر ماشین‌های کویلینگ هستند. در جایی که یک دستگاه سیم پیچ در اشکال مارپیچ برتری دارد، یک دستگاه سیم‌ساز می‌تواند سیم‌های دوبعدی و سه‌بعدی را با خم‌ها، حلقه‌ها، قلاب‌ها و انحراف‌های متعدد تولید کند - همه این‌ها در یک عملیات پیوسته از استوک کویل.

تعداد محورهای دستگاه سیم‌ساز مستقیماً با پیچیدگی قطعاتی که می‌تواند تولید کند مطابقت دارد:

• ماشین های 4 محوره : فرم‌های سیم دوبعدی ساده را کنترل کنید - گیره‌های ساده، U-شکل‌ها، خم‌های Z و قلاب‌های اصلی. مناسب برای گیره های خودرو و قاب سیم مبلمان.
• ماشین های 6 محوره : یک محور چرخشی اضافه کنید که به سیم اجازه می دهد تا بین خم ها بپیچد و قطعات سه بعدی را بدون تغییر موقعیت ممکن می کند. رایج در سیم پزشکی و اشکال فنری پیچیده.

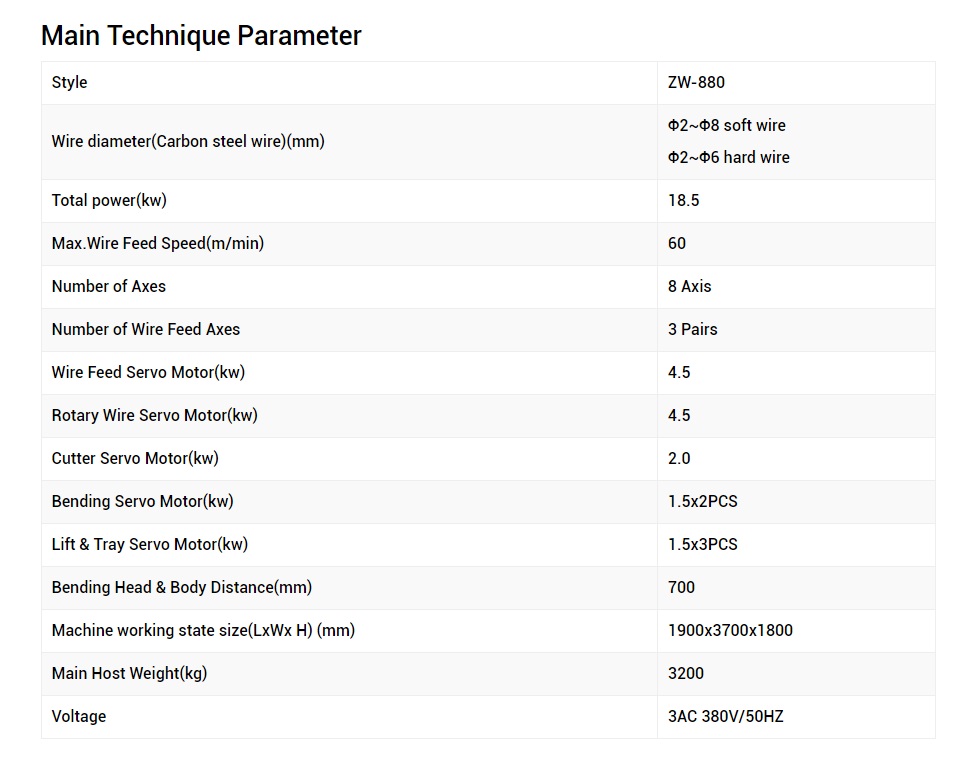

• ماشین های 8 تا 12 محور : شکل دهی کامل سه بعدی با چندین حرکت ابزار به طور همزمان، که برای فنرهای پیچشی بسیار پیچیده، سبدهای سیمی و مجموعه سیم های ساختاری چند صفحه استفاده می شود.

یک دستگاه سیم‌ساز 6 محوره CNC که قادر به جابجایی سیم 0.3 تا 3.5 میلی‌متر است، بسته به تعداد محور، ظرفیت قطر سیم و پیچیدگی کنترل‌کننده، معمولاً بین 80000 تا 200000 دلار آمریکا هزینه دارد. سرمایه گذاری زمانی توجیه می شود که حجم تولید سالانه از حدود 500000 قطعه فراتر رود یا زمانی که هندسه قطعه به صورت دستی قابل دستیابی نباشد.

ماشین آلات فنری پیچشی

فنرهای پیچشی به معماری ماشین اختصاصی نیاز دارند زیرا عملیات شکل دهی پایه در یک موقعیت زاویه ای خاص نسبت به بدنه سیم پیچ اتفاق می افتد. ماشین‌های خم کن فنر پیچشی از یک توالی هماهنگ استفاده می‌کنند: بدن را بپیچانید، در موقعیت زاویه‌ای صحیح توقف کنید، سپس هر پا را به زاویه برنامه‌ریزی شده خم کنید. اشتباه گرفتن این زمان‌بندی زاویه‌ای حتی تا 5 درجه، قطعه‌ای تولید می‌کند که گشتاور اشتباهی را در نقطه انحراف طراحی ایجاد می‌کند - یک حالت شکست بحرانی در لولاهای درب خودرو، برای مثال، جایی که فنرهای پیچشی باید تحمل‌های گشتاور 5±٪ را داشته باشند.

ابزارهای خم کن سیم نیمه اتوماتیک و دستی

هر برنامه ای به یک دستگاه خم کن فنری کامل CNC نیاز ندارد. برای مقادیر نمونه اولیه (زیر 500 قطعه)، عملیات تعمیر، یا ساخت سفارشی با هندسه پیچیده که به طور مکرر تغییر می کند، سیم خم کن های نیمه اتوماتیک روی میز و ابزارهای خمشی مبتنی بر جیگ دستی کاربردی هستند. این ماشین‌ها از یک سنبه ثابت و یک بازوی شکل‌دهی دوار برای ایجاد زوایای خمش بدون برنامه‌نویسی CNC استفاده می‌کنند. تکرارپذیری کمتر است (معمولاً ±2°-5° در مقابل ±0.5° برای CNC)، اما زمان نصب بر حسب دقیقه اندازه گیری می شود تا ساعت.

پارامترهای فرآیند کلیدی در خمش سیم فلزی

صرف نظر از اینکه این عملیات به صورت دستی یا کاملاً خودکار در دستگاه خم کن فنری CNC انجام می شود، همان پارامترهای فرآیند اساسی کیفیت قطعه را تعیین می کند. کنترل مداوم این پارامترها تفاوت بین یک فرآیند پایدار و فرآیندی است که در فواصل زمانی تصادفی ضایعات تولید می کند.

سرعت و کشش تغذیه سیم

سرعت تغذیه سیم باید با زمان چرخه عملیات خمشی مطابقت داشته باشد. خیلی سریع، و سیم در ایستگاه خم انباشته می شود، که باعث تغذیه نادرست و گره خوردن می شود. خیلی کند است و بهره وری بی جهت آسیب می بیند. اکثر دستگاه های کویلینگ CNC سرعت تغذیه سیم را بین 50 میلی متر بر ثانیه تا 400 میلی متر بر ثانیه دارند و انتهای بالایی آن برای هندسه های ساده در مواد سیم نرم است.

کشش پشت سیم - مقاومت در سیستم پرداخت سیم پیچ - تأثیر مستقیمی بر قوام قطر سیم پیچ دارد. کشش بیشتر پشتی کمی قطر سیم پیچ را کاهش می دهد زیرا سیم در تماس با ابزار سیم پیچ تحت کشش است. تغییر کشش پشتی فقط 2 تا 5 نیوتن می تواند قطر سیم پیچ را 0.1 تا 0.3 میلی متر در یک سیم 2 میلی متری تغییر دهد. که برای فنرهایی با طول آزاد یا تحمل بار بسیار مهم است.

دقت و تصحیح زاویه خم

ماشین‌های خم کن فنری با کنترل CNC به تکرار زاویه خمش از طریق یکی از دو روش دست می‌یابند: کنترل زاویه حلقه باز (ابزار به موقعیت برنامه‌ریزی شده ثابت حرکت می‌کند) یا کنترل حلقه بسته با بازخورد اندازه‌گیری زاویه. سیستم‌های حلقه باز برای مواد نرم با برگشت فنری قابل پیش‌بینی کافی هستند، اما برای سیم‌های با استحکام بالا یا کاربردهایی که تحمل 1± درجه مورد نیاز است، سیستم‌های حلقه بسته با اندازه‌گیری در حین فرآیند ضروری هستند.

برخی از ماشین‌های سیم‌ساز پیشرفته از سیستم‌های بینایی یا اندازه‌گیری لیزری برای بررسی زاویه خمیدگی هر قسمت و تنظیم خودکار موقعیت ابزار برای چرخه بعدی استفاده می‌کنند. این اصلاح تطبیقی ​​رانش ناشی از سایش ابزار یا تغییرات تدریجی در خواص مکانیکی سیم در سراسر یک سیم پیچ را حذف می کند.

روغن کاری

خم شدن سیم یک فرآیند اصطکاکی است - سیم در طول هر چرخه در برابر ابزار خمشی، راهنماها و غلتک های صاف کننده می لغزد. بدون روانکاری کافی، سه مشکل ایجاد می‌شود: سایش سریع ابزار، خراش‌های سطحی روی سیم، و ایجاد گرما که خواص مکانیکی سیم را در طول یک دوره تولید طولانی تغییر می‌دهد.

برای اکثر عملیات خم کردن سیم فولادی، یک روغن معدنی سبک یا روان کننده سیم کشی مصنوعی که در بازده یا صاف کننده اعمال می شود، کافی است. سیم فولادی ضد زنگ ممکن است به روان کننده مصنوعی بدون کلر نیاز داشته باشد تا از ترک خوردگی ناشی از فشار ناشی از کلرید جلوگیری کند. سیم مسی معمولاً به دلیل خاصیت اصطکاک پایینی که دارد به حداقل روانکاری نیاز دارد.

صاف کردن سیم قبل از خم شدن

سیم تغذیه شده از یک سیم پیچ دارای انحنای باقیمانده (ریخته گری) و پیچش مارپیچ (مارپیچ) است. هر دو باید قبل از ورود سیم به ناحیه خمشی حذف شوند، در غیر این صورت قطعات به دست آمده دارای هندسه ناسازگار و تکرارپذیری ابعادی ضعیف خواهند بود. صاف کردن با یک سری غلتک افست انجام می شود - معمولاً 5 تا 7 غلتک در دو صفحه که در یک زاویه تداخل جزئی تنظیم می شوند تا سیم را به صورت پلاستیکی تغییر شکل داده و مجدداً صاف کند.

صاف کردن کمتر باعث ریخته گری باقی مانده می شود که باعث تغییر قطر سیم پیچ می شود. صاف کردن بیش از حد کار باعث سفت شدن سطح سیم، افزایش برگشت فنر و کاهش شکل پذیری در نقاط خم می شود. تنظیم صحیح صاف کننده برای هر قطعه سیم اولین گام غیرقابل مذاکره در هر دستگاه خم کن فنری است.

کاربردهای متداول سیم فلزی خم شده در سراسر صنایع

گستره صنایعی که به خمش سیم فلزی دقیق وابسته هستند، بسیار گسترده تر از آن چیزی است که اکثر مردم تصور می کنند. یک خودروی مدرن منفرد شامل بین 300 تا 700 فنر سیمی و قالب سیمی است. درک اینکه کدام صنایع باعث تقاضا می شوند به روشن شدن اینکه چرا کیفیت خمش ثابت از نظر اقتصادی بسیار مهم است کمک می کند.

خودرو

خودرو بزرگترین مصرف کننده سیم های خم شده دقیق در سطح جهان است. از جمله کاربردها می توان به فنرهای تکیه گاه صندلی، فنرهای برگشت دستگیره در، گیره های ضد زنگ لنت ترمز، گیره های اتصال برف پاک کن، گیره های شلنگ موتور و ده ها نوع فنر سوپاپ اشاره کرد. تلورانس ها تنگ هستند: فنر تکیه گاه صندلی ممکن است به تحمل طول آزاد ± 0.5 میلی متر و تحمل بار 8± درصد در یک انحراف تعریف شده نیاز داشته باشد. فقط یک ماشین خم کن فنری کالیبره شده که یک برنامه معتبر را اجرا می کند، به طور مداوم این الزامات را در حجم تولید میلیون ها نفر در سال برآورده می کند.

تجهیزات پزشکی

خمش سیم پزشکی در تقاطع دقت بسیار بالا و الزامات دقیق ردیابی مواد عمل می کند. سیم‌های راهنما، قاب‌های استنت، بسته‌های گیره‌های جراحی، و فنرهای قابل کاشت، همگی به خمش سیم تا تحمل‌های اندازه‌گیری شده در میکرون نیاز دارند، از موادی مانند نیتینول، فولاد ضد زنگ 316L یا آلیاژ پلاتین-ایریدیم. نیتینول (آلیاژ نیکل-تیتانیوم) به ویژه چالش برانگیز است زیرا رفتار فوق الاستیک را با وابستگی شدید به دما ترکیب می کند - خم کردن آن در دمای اتاق و خم کردن آن در دمای بدن (37 درجه سانتی گراد) هندسه های نهایی متفاوتی را بدون در نظر گرفتن ویژگی های حافظه شکل آن ایجاد می کند.

الکترونیک و برق

کنتاکت های باتری، فنرهای اتصال، گیره های ترمینال و فنرهای اتصال به زمین همگی با خم کردن سیم یا نوار فلزی تولید می شوند. مس بریلیم و برنز فسفر مواد ارجح در این بخش هستند زیرا رسانایی الکتریکی بالا را با خواص فنر عالی ترکیب می کنند. نیروی تماس - نیرویی که یک تماس فنر خم شده روی سطح جفت اعمال می‌کند - باید در محدوده ± 15٪ نگه داشته شود تا از اتصال الکتریکی مطمئن بدون آسیب رساندن به اجزای جفت اطمینان حاصل شود.

کالاهای مصرفی و مبلمان

واحدهای فنر تشک، فنرهای قاب مبل، قاب سیمی سبد دوچرخه، رخت آویز، و قلاب های قفسه نمایش، همگی محصولات خم کن سیم با حجم بالا هستند که هزینه هر قطعه باعث انتخاب ماشین می شود. در این بخش، سرعت تولید بر تلورانس‌های بسیار تنگ اولویت دارد. یک دستگاه سیم‌ساز که 50 میلیون واحد فنر تشک Bonnell در سال برای یک مشتری تولید می‌کند، به حداکثر زمان کارکرد و حداقل زمان تعویض نیاز دارد - نه دقت در سطح میکرون.

هوافضا و دفاع

خم شدن سیم هوافضا تحمل‌های سخت پزشکی را با حجم تقاضای خودرو ترکیب می‌کند - اما الزامات اسناد نظارتی را اضافه می‌کند که سایر صنایع با آن مواجه نیستند. هر شکل سیمی که در سیستم‌های حیاتی پرواز استفاده می‌شود باید با مواد تایید شده قابل ردیابی باشد، بر روی تجهیزات کالیبره‌شده و معتبر ساخته شده و مطابق با استانداردهای AS9100 بازرسی شود. یک دستگاه خم کن فنری که در تولید هوافضا استفاده می شود، تاریخچه کالیبراسیون کامل و سابقه تأیید فرآیند را دارد.

انتخاب ماشین خم کن فنری مناسب: یک چارچوب تصمیم عملی

انتخاب یک دستگاه خم کن فنری یک تمرین مرور کاتالوگ نیست. ماشین مناسب به ترکیب خاصی از قطعات مورد نیاز، حجم تولید، مواد و بودجه بستگی دارد. چارچوب زیر به تصمیم در یک دنباله منطقی می پردازد.

مرحله 1: محدوده قطر سیم و مواد را تعریف کنید

هر دستگاه خم کن فنری دارای محدوده قطر سیم نامی است و کار در لبه های آن محدوده عمر دستگاه و کیفیت قطعه را کاهش می دهد. ماشینی را انتخاب کنید که نقطه وسط آن با رایج ترین قطر سیم شما مطابقت داشته باشد. اگر ضخامت ترکیب محصول شما 0.5 میلی متر تا 3.0 میلی متر است، دو دستگاه کوچکتر را به جای یک دستگاه در نظر بگیرید که در حد بالایی برای سیم با قطر بزرگ و حد پایین آن برای سیم ریز کار می کند.

مرحله 2: پیچیدگی هندسه بخش را ارزیابی کنید

یک فنر فشاری ساده با انتهای مستقیم فقط به یک دستگاه کویلینگ CNC دو محوره نیاز دارد. فنر پیچشی با پایه های افست در دو صفحه حداقل به 4 محور نیاز دارد. یک سیم سه بعدی پیچیده با صفحات خمش متعدد و انتهای حلقه بسته به 6 تا 8 محور نیاز دارد. تعداد محورهای بیش از حد، هزینه را بدون سود اضافه می کند. خرید کم باعث ایجاد محدودیت های هندسی می شود که نمی توان آنها را برطرف کرد.

مرحله 3: برآورد حجم تولید سالانه

این مستقیم ترین محرک توجیهی برای سطح اتوماسیون و سرمایه گذاری ماشین است. از معیارهای خشن زیر استفاده کنید:

• زیر 50000 قطعه در سال: ابزار خمشی دستی یا نیمه اتوماتیک، هزینه سرمایه کم
• 50000-500000 قطعه در سال: دستگاه سیم پیچ یا شکل دهی CNC سطح اولیه، 30،000 تا 80،000 دلار
• 500000 تا 5 میلیون قطعه در سال: دستگاه خم کن فنری CNC میان رده با کنترل چند محوره، 80،000 تا 200،000 دلار
• بیش از 5 میلیون قطعه در سال: دستگاه سیم‌ساز CNC با سرعت بالا با بازرسی در حین فرآیند، 200000 دلار

مرحله 4: کنترل کننده و قابلیت های نرم افزار را ارزیابی کنید

کنترلر CNC مغز هر دستگاه خم کن فنری است. ویژگی‌های کلیدی برای ارزیابی عبارتند از: ظرفیت ذخیره‌سازی بخشی برنامه، حالت شبیه‌سازی (اجازه می‌دهد تا یک برنامه جدید را بدون اجرای سیم از طریق دستگاه آزمایش کنید)، تنظیمات جبران برگشتی، شمارنده تولید و ثبت خطا، و سازگاری با نرم‌افزار برنامه‌نویسی آفلاین. سازندگانی مانند Wafios، Simplex و Numalliance کنترل‌کننده‌های اختصاصی را با ابزارهای شبیه‌سازی مخصوص فنر ارائه می‌کنند که زمان راه‌اندازی مقاله اول را از ساعت‌ها به ۲۰ تا ۴۰ دقیقه برای اپراتورهای با تجربه کاهش می‌دهد.

مرحله 5: هزینه ابزار و زمان تولید را در نظر بگیرید

قیمت ماشین تنها بخشی از کل سرمایه گذاری است. ابزارسازی - پین های خمشی، نقاط سیم پیچی، سنبه ها، ابزارهای برش - 5000 تا 30000 دلار برای یک ماشین کاملاً ابزارآلات اضافه می کند و زمان برای ابزارهای سفارشی می تواند به 4 تا 8 هفته برسد. این را در جدول زمانی پروژه برای راه اندازی قطعات جدید لحاظ کنید، به ویژه زمانی که تحویل ماشین و تحویل ابزار از تامین کنندگان جداگانه ای باشد.

کنترل کیفیت در عملیات خمش سیم

کنترل کیفیت سیم فلزی خم شده فراتر از اندازه گیری چند قطعه در شروع یک شیفت است. کیفیت ثابت مستلزم نظارت در فرآیند، کنترل آماری، و یک طرح نمونه برداری واضح است که با سطح ریسک هر بعد مطابقت داشته باشد.

ابعاد بحرانی در قالب ها و فنرها

برای فنرها، ابعاد بحرانی معمولاً عبارتند از: طول آزاد، قطر سیم پیچ (داخل یا بیرون)، تعداد سیم پیچ های فعال، هندسه نوع انتهایی، و بار در یک انحراف مشخص. برای فرم های سیم، ابعاد بحرانی شامل طول کلی، زوایای خم، قطر حلقه، و موقعیت سوراخ یا شکاف است. ابعاد عملکردی - آنهایی که مستقیماً بر تناسب، عملکرد یا ایمنی تأثیر می گذارند - باید در هر قسمت یا حداقل در هر 500 قسمت اندازه گیری شوند. بسته به قابلیت فرآیند.

روش های رایج بازرسی

• مقایسه کننده های نوری و پروژکتورهای پروفیل : یک سایه بزرگ‌نمایی شده از قسمت را روی صفحه‌ای که با نمایه طراحی پوشانده شده است، پخش کنید. سریع، بدون تماس و موثر برای سیم های دو بعدی تا حدود 300 میلی متر.
• CMM (دستگاه اندازه گیری مختصات) : دقت 0.002± میلی متر، برای اشکال سیم های پیچیده سه بعدی یا زمانی که تلورانس های هندسی را نمی توان با ابزار دستی بررسی کرد ضروری است.
• تستر فنری (تستر بار) : اندازه گیری نیروی فنر در نقاط انحراف تعریف شده، به طور مستقیم عملکرد عملکردی را به جای فقط هندسه تأیید می کند.
• سنج های عملکردی : گیج‌های go/no-go که بررسی می‌کنند که آیا یک قطعه در محل مونتاژ آن قرار می‌گیرد یا خیر. سریعترین روش QC برای تولید با حجم بالا.
• سیستم های ویژن ادغام شده در دستگاه خمش فنری : به طور فزاینده ای در ماشین های رده متوسط به بالا در دسترس است، هندسه هر قسمت را در چرخه بررسی می کند و قطعات ناسازگار را به طور خودکار بیرون می آورد.

قابلیت فرآیند (Cpk) اهداف

حداقل Cpk 1.33 شرط استاندارد برای اکثر کاربردهای فنر سیمی خودرو است، به این معنی که میانگین فرآیند حداقل 4 انحراف استاندارد از نزدیکترین حد مشخصات است. دستیابی به Cpk ≥1.67 توسط برخی از مشتریان ردیف 1 خودرو برای فنرهای حیاتی ایمنی مورد نیاز است. دستیابی به این اهداف هم به یک ماشین خم کن فنری توانا و هم به کنترل دقیق مواد ورودی نیاز دارد - تغییر خواص مکانیکی سیم از سیم پیچ به سیم پیچ اغلب بزرگترین منبع تک بعدی پراکندگی ابعادی در تولید است.

عیب یابی رایج ترین عیوب خمش سیم

حتی در یک دستگاه خم کن فنری با پیکربندی مناسب با اپراتور مجرب، عیوب خمش سیم ظاهر می شود. دانستن نحوه تشخیص و اصلاح آنها به سرعت ضایعات و خرابی را کاهش می دهد.

ثبت سیستماتیک نقص ضروری است. هنگامی که یک نقص در چندین قطعه عود می کند، علت اصلی تقریباً همیشه تغییر مواد یا سایش ابزار است - که هر دو با برنامه های نگهداری مناسب و روش های صلاحیت مواد دریافتی قابل پیش بینی و پیشگیری هستند.

عملیات سطح و تکمیل پس از خم کردن سیم فلزی

خم شدن معمولاً عملیات نهایی نیست. بسته به کاربرد، اجزای سیم فلزی خم شده تحت یک یا چند مرحله تکمیل قرار می گیرند که بر ظاهر، مقاومت در برابر خوردگی، عمر خستگی و خواص اصطکاک تأثیر می گذارد.

شات پینینگ برای بهبود زندگی خستگی

شات پینینگ تنش‌های پسماند فشاری را به سطح سیم وارد می‌کند که با تنش‌های کششی که باعث ایجاد ترک‌های خستگی در طول بارگذاری چرخه‌ای می‌شود، مقابله می‌کند. برای فنرهای سوپاپ خودرو و فنرهای پیچشی با چرخه بالا، شات پینینگ می‌تواند عمر خستگی را 30 تا 100 درصد در مقایسه با همتایان غیرپیچیده افزایش دهد. این فرآیند برای فنرهایی با عمر طراحی بالای 500000 سیکل یک روش استاندارد است.

کاهش استرس / تنظیم گرما

پس از خم کردن سیم فلزی، تنش های پسماند در نقاط خم ناشی از عملیات شکل دهی باقی می ماند. برای فنرهای دقیق، این تنش‌ها باعث تغییر ابعاد آهسته در طول زمان (آرامش تنش) می‌شوند، مگر اینکه فنرها گرما تنظیم شوند. تنظیم گرما شامل بارگذاری فنر تا ارتفاع جامد یا موقعیت فشرده مشخص شده و نگه داشتن آن در دمای 150-250 درجه سانتیگراد به مدت 20-30 دقیقه است. این فرآیند طول آزاد را تا 0.2 ± میلی متر تثبیت می کند و به طور قابل توجهی آرامش حین کار را کاهش می دهد.

آبکاری و پوشش

روکش روی (الکتروگالوانیزه) رایج‌ترین محافظ در برابر خوردگی برای مفتول‌های فولادی در کاربردهای غیر بحرانی است. یک لایه روی 5 تا 8 میکرومتر حفاظت کافی را برای کاربردهای داخلی یا قرار گرفتن در معرض متوسط ​​در فضای باز فراهم می کند. برای محیط‌های سخت‌تر، آبکاری آلیاژ روی نیکل (12 تا 15 درصد نیکل) مقاومت به خوردگی 5 تا 10× بهتری را ارائه می‌کند. فولاد ضد زنگ و سیم مسی معمولاً نیازی به آبکاری ندارند. پوشش پلاستیکی - پوشش پودری PVC یا نایلون - برای اشکال سیمی که نیاز به عایق الکتریکی دارند یا در مواردی که تماس فلزی می تواند به یک جزء جفت کننده آسیب برساند استفاده می شود.

روندهایی که آینده فناوری خمش سیم فلزی را شکل می دهند

تکنولوژی خمش سیم ثابت نیست. چندین پیشرفت در حال تغییر نحوه طراحی، برنامه ریزی و ادغام ماشین های خم فنری در محیط های تولیدی است.

برنامه نویسی آفلاین و دوقلوهای دیجیتال

برنامه نویسی یک دستگاه خم کن فنری از لحاظ تاریخی نیازمند اجرای سیم در دستگاه در تکرارهای آزمون و خطا بود تا زمانی که هندسه با چاپ مطابقت داشته باشد. نرم افزار برنامه نویسی آفلاین مدرن، فرآیند خم شدن را به صورت سه بعدی شبیه سازی می کند، پیش بینی بازگشت فنر، برخورد ابزار و انحرافات هندسی قبل از مصرف یک تکه سیم. بر اساس گزارش‌های کاربران صنعت، برای مثال، نرم‌افزار FMU Wafios و Spring CAM Numalliance، زمان راه‌اندازی مقاله اول را 40 تا 60 درصد در مقایسه با روش‌های برنامه‌نویسی دستی کاهش می‌دهند.

بهینه سازی فرآیند به کمک هوش مصنوعی

الگوریتم‌های یادگیری ماشین در کنترل فرآیند خمش سیم شروع به ظهور کرده‌اند. این سیستم‌ها داده‌های حسگر را جمع‌آوری می‌کنند - نمایه‌های نیروی خمشی، تغییرات سرعت تغذیه، دما - و از این داده‌ها برای پیش‌بینی زمانی استفاده می‌کنند که فرسودگی ابزار بر کیفیت قطعه تأثیر می‌گذارد و هشدارهای تعمیر و نگهداری را قبل از ظاهر شدن عیوب ایجاد می‌کند. اجرای اولیه کاهش 20 تا 35 درصدی در زمان توقف برنامه ریزی نشده در خطوط خمش فنری با حجم بالا را گزارش می دهد.

سیستم های ابزار تغییر سریع

همانطور که ترکیب محصول افزایش می یابد و اندازه دسته کاهش می یابد، زمان تغییر در دستگاه خمش فنری به یک تمایز رقابتی تبدیل شده است. سیستم‌های تغییر سریع ابزار با استفاده از نگهدارنده‌های ابزار زمینی دقیق با ویژگی‌های مکان‌یابی تکرارپذیر به یک اپراتور باتجربه این امکان را می‌دهند که دستگاه را از یک شماره قطعه به قطعه دیگر در 15 تا 30 دقیقه تغییر دهد، در مقایسه با 2 تا 4 ساعت با ابزار سنتی. این امر به ویژه برای سازندگان فنر قراردادی که هر هفته 50 شماره قطعه مختلف را اجرا می کنند بسیار ارزشمند است.

پردازش سیم های آلیاژی با استحکام بالا و پیشرفته

فشار سبک در خودرو و روند کوچک سازی در الکترونیک، خم شدن سیم را به سمت مواد سخت تر می راند. سیم فنر سوپاپ با استحکام بالا با استحکام کششی بالاتر از 2200 مگاپاسکال، نیتینول فوق الاستیک در دمای اتاق و آلیاژهای کبالت کروم برای ایمپلنت‌های پزشکی همگی به ماشین‌هایی با ظرفیت نیروی بالاتر، مواد ابزار سخت‌تر و جبران فنری پیچیده‌تر از استاندارد پنج سال پیش نیاز دارند. بازار ماشین‌های سیم‌ساز پیشرفته که قادر به جابجایی این مواد هستند تقریباً سالانه 6 تا 8 درصد در حال رشد است. ، عمدتاً توسط خودروهای الکتریکی و تقاضای تجهیزات پزشکی هدایت می شود.
